Items

Unit

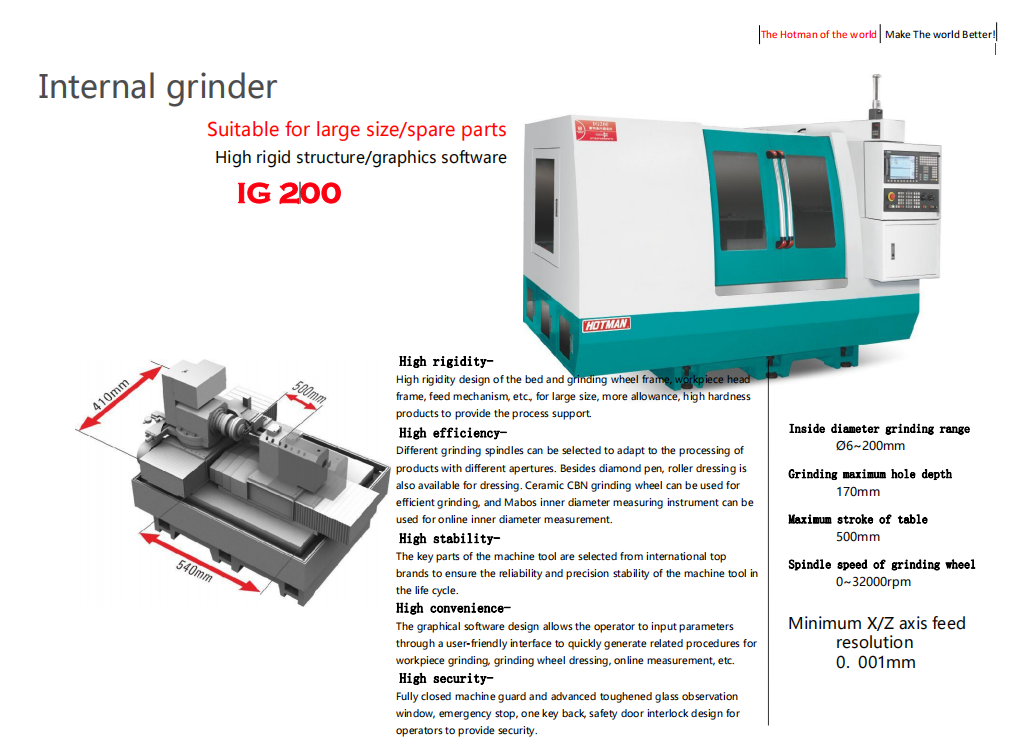

Model:    IG200

1

Grinding inner diameters range

 研磨内径之范围

mm

Φ6～200

2

Max grinding hole depth研磨孔最长深度

mm

150

3

Diameter over table床面上旋径

mm

400

4

Outer diameter for clamping夹持工件外圆

mm

220

5

Max travel of worktable工作台之最大行程

mm

410

6

Workhead spindle rotation speed

工作头主轴回转速度

RPM

50-1500

7

Spindle slide feeding speed

主轴台滑板进给速度

m/min

20

8

X axis feeding speed X轴进给速度

m/min

0.1-15

9

Z axis feeding speed Z轴进给速度

m/min

0.1-10

10

 Mini X axis moving unit  X轴最小移动单位

mm

0.001

11

Mini Z axis moving unit Z轴最小移动单位

mm

0.001

12

Spindle table turning angle

主轴台旋转调整角度

Deg

前2° 后20°

13

Feeding way 进给方式

Servo motor , auto 伺服马达自动

14

Spindle rotation (elec-spindle)主轴转速(电主轴)

RPM

24000/30000/60000

15

X axis servo motor power X轴伺服电机功率

KW

2.2

16

Z axis servo motor Z轴伺服电机功率

KW

2.2

17

Cutter holder servo power头架伺服电机功率

KW

1.5

18

Coolant pump motor power冷却水泵电机功率

KW

0.75

19

Machine size (LxWxH)设备尺寸（长*宽*高）

mm

2250*2380*1790mm

20

Machine weight 机器重量

KG

4500
