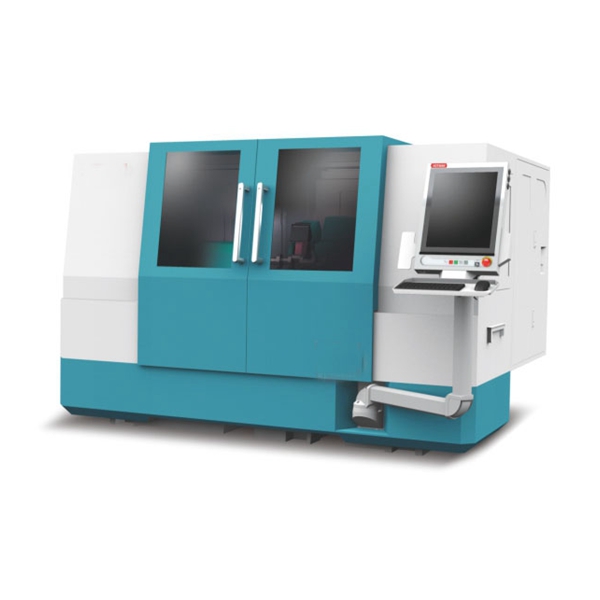

Product Introduction

（1）   中心高/最大磨削直径：210/320mm

Center height/maximum grinding diameter: 210/320mm

（2）   两顶尖距离：600mm

Distance between the two centers: 600mm

（3）   砂轮直径：标准φ450mm ，特殊砂轮φ510（选配）

Grinding wheel diameter: Standard   φ450mm, special grinding wheel    φ510 (optional)

（4）   X 轴（直线电机）行程/快移速度：260mm/ 1.5m/s

X axis (linear motor) stroke/fast shift speed: 260mm/ 1.5m/s

（5）   X 轴（直线电机）推力：1660-3060 X axis (linear motor) thrust: 1660-3060

（6）   Z 轴（伺服电机）行程/快移速度：600mm/8m/min

Z-axis (servo motor) stroke/fast shift speed: 600mm/8m/min

（7）   X 轴/Z 轴最小分辨率 0.0001mm

X axis /Z axis minimum resolution 0.0001mm

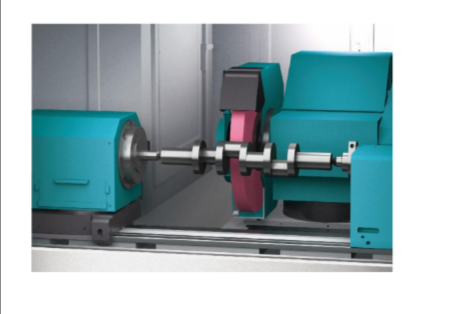

（8）   直驱工件头架主轴 主轴品牌/电机类型/编码器品牌：广州昊志/永磁同步电机/雷尼绍

Direct drive workpiece head spindle spindle brand/motor type/encoder brand: Guangzhou Haozhi/permanent magnet synchronous motor/Renishaw

（9）   直驱工件头架主轴（C 轴）最高转速/重复定位精度：600rpm/±2arcsec

Direct drive workpiece head frame spindle (C axis) maximum speed/repeated positioning accuracy: 600rpm/± 2arcsec

（10）  直驱工件头架主轴（C 轴）额定输出扭矩/轴端锥孔跳动：47.8Nm/0.001mm

Direct   drive  workpiece   head   frame  spindle   (C-axis)   rated   output  torque/shaft   end  taper   hole   runout: 47.8Nm/0.001mm

（11）  磨削砂轮主轴品牌/类型/线速度：广州昊志/动静压砂轮主轴/40m/sec

Grinding wheel spindle brand/type/Linear speed: Guangzhou Haozhi/dynamic grinding wheel spindle /40m/sec

（12）  数控系统：LYNUC 莱纳克

Numerical control system: LYNUC
