описание продукта

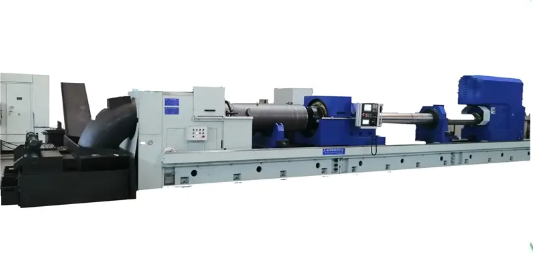

Горизонтальный хонинговальный станок с ЧПУ для труб предназначен для длинных труб, помогает разным клиентам, которые хотят получить хорошую отделку в отверстиях. Хонинговальный станок может обрабатывать округлость, прямолинейность, конусность, финишную шероховатость и т. д.

1. Конструкция хонинговального станка использует сварную и термообработанную сталь для получения прочной конструкции, обеспечивающей надежную поддержку для хонинговальной обработки. После сборки мы используем антикоррозионное покрытие с высококачественной черной краской; делаем верхний корпус станка распыленным после обезжиривания, регулировки поверхности и фосфатирования. Цвет - жемчужно-белый (или краска в соответствии с требованиями заказчика), станок имеет красивый внешний вид, плавные линии и современный вид.

2. Шпиндельная коробка приводится в действие векторным двигателем преобразования частоты с большим передаточным отношением твердозубчатого редуктора, который может достигать постоянной мощности
Высокий выходной крутящий момент на высокой скорости, повышенная сила резания, и легко установить правильную скорость шпинделя для деталей с различными диаметрами отверстий. Мощность шпинделя 5,5 кВт, скорость 5-250 об/мин. (Мощность основана на производительности резания)

3. Система расширения подачи хонинговальной головки:
Подача серводвигателя: весь блок подачи установлен на передней бабке, а серводвигатель выдвигается через специальное устройство расширения хонинговальной головки
Реализовано автоматическое расширение (также называемое подачей) хонинговальной головки. Это устройство подключено параллельно главному валу. Вся система имеет одну хонинговальную головку, которая имеет большой диапазон хонингования, легкий вес и способность самоблокировки, что помогает повысить высокую точность. Мощность расширенного серводвигателя 400 Вт;
Преимущество: весь станок питается от электричества. Блок подачи можно легко отрегулировать в диапазоне 0,001-0,05 мм.
Существует три режима подачи, на рисунке ниже показан интерфейс расширения хонинговальной головки с сенсорным экраном управления.

4. Возвратно-поступательная передача: серводвигатель, планетарный редуктор и трансмиссионная цепь объединены для формирования высокоточной быстрой возвратно-поступательной конструкции машины.
Мощность серводвигателя 3,5 кВт. Скорость возвратно-поступательного движения составляет 1-30 м/мин. Эффективная длина возвратно-поступательного движения составляет 1,7 м. Круг управления установкой длины возвратно-поступательного движения

Лицо выглядит следующим образом:
5. Система охлаждения представляет собой поток 100 л/мин, а режим подачи хонинговального масла:
Высокопоточное хонинговальное масло впрыскивается в конец стальной трубы для достижения эффективной очистки и максимальной эффективности шлифования. Емкость бака для хонинговального масла 200 литров или по индивидуальному заказу
Впрыск масла контролируется сенсорным экраном, так что впрыск может прекратить струйную подачу, когда хонинговальная головка достигает обоих концов стальной трубы
Для обработки различных материалов мы поставляем различные системы фильтрации, например, для магнитного металла мы используем систему магнитного сепаратора, для немагнитного материала мы можем выбрать систему бумажного фильтра или фильтр из напорной бумаги.

6. Хонинговальный стержень: у нас есть много хонинговальных головок для покрытия 35-350 мм или по индивидуальному заказу. Например, модель
①MGC1532 диаметр обрабатываемого отверстия 38-58 мм
②MGC1550 диаметр обрабатываемого отверстия 60-150 мм
Поверхность хонинговального стержня подвергается высокочастотной закалке, а затем цилиндрическому хонингованию, и качество поверхности достигает Ra0,2 мкм.
Внутреннее отверстие заготовки не повредит гладкость заготовки. Оба конца хонинговального стержня универсально соединены для автоматической компенсации шпинделя и концентричности внутреннего отверстия детали.

7. Стальной трубчатый зажим V-образного типа такой же, как у американского станка Sunnen для хонингования глубоких отверстий, наружный диаметр зажима составляет 40–250 мм или по индивидуальному заказу.

8. Головки для хонингования глубоких отверстий: предоставьте необходимую шлифовальную головку в соответствии с потребностями вашей компании (ниже приведены примеры форм).

1. Мы являемся специализированной компанией, занимающейся исследованиями и разработками, производством, продажей, обслуживанием и международной торговлей хонинговальными станками и хонинговальными инструментами. Это быстро растущая новая сила в отрасли, имеющая сильную конкурентоспособность на рынке.

2. Компания состоит из международного управленческого персонала, а также профессионального и технического персонала. Придерживаясь бизнес-философии «удовлетворенности клиентов» и «стабильного качества», мы активно продвигаем дух инноваций и искренне обслуживаем пользователей.

3. В связи с быстрым развитием международного производства на китайском рынке и широким применением технологий хонингования в авиационной, аэрокосмической, машиностроительной, автомобильной, пресс-формах, гидравлике и других отраслях требования к хонинговальным инструментам становятся все выше и выше. Компания сотрудничает с рядом иностранных компаний, применяет зарубежные передовые технологии и разрабатывает специальную продукцию, серийную продукцию и вспомогательную продукцию на основе характеристик продукции различных отечественных отраслей.

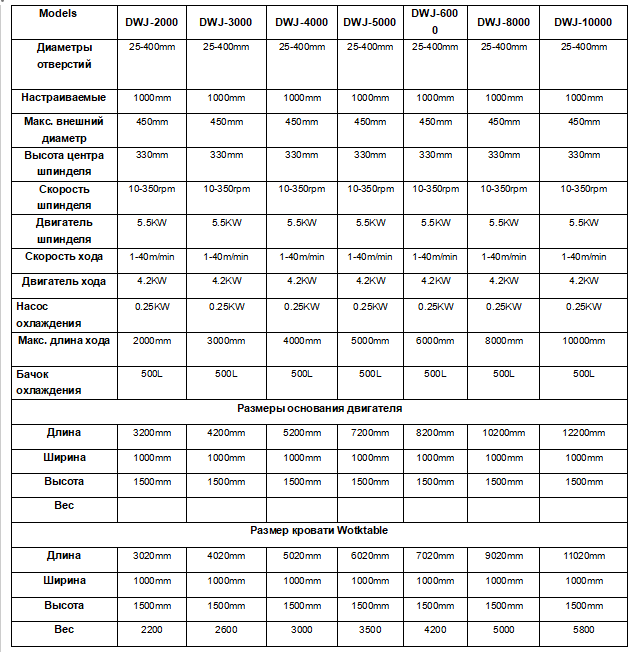

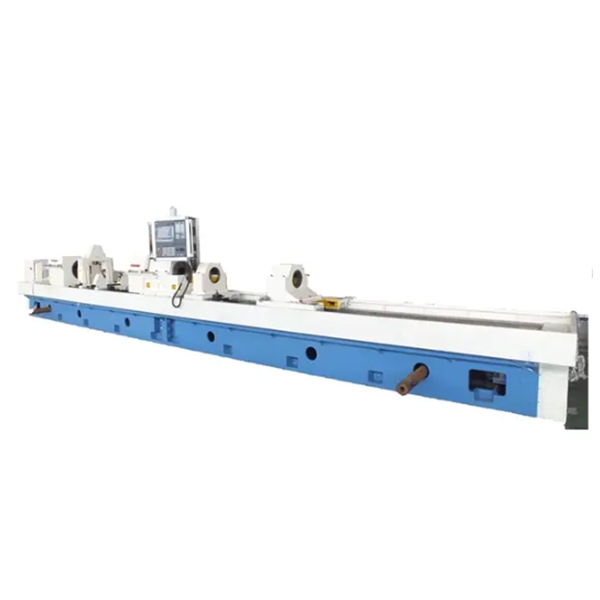

4. Разработанный компанией хонинговальный станок для глубоких отверстий серии DWJ имеет изысканную конструкцию и хорошие технические характеристики и широко используется в промышленности по обработке глубоких отверстий; небольшой горизонтальный хонинговальный станок, разработанный компанией, может широко использоваться в механической обработке, механической обработке кормление, кормление с ЧПУ и т. д. промышленность. Он может удовлетворить потребности различных пользователей, а продукция экономична и доступна; хонинговальные инструменты реализуют массовое производство и профессиональный дизайн, который может не только удовлетворить требования массового производства, но и удовлетворить особые потребности клиентов; в то же время, его можно использовать в Европе, США, Японии, Южной Корее и т. д. Разрабатывается и производится импортное хонинговальное оборудование. Инструменты и аксессуары для хонингования станков.

Специальные станки для хонингования стволов оружия по индивидуальному заказу!

Основные параметры

Диапазон апертуры обрабатываемых деталей: 1,5-50 мм.

Максимальная длина обрабатываемых деталей: 2000мм.

Мощность двигателя шпинделя: 2,2 кВт

Скорость двигателя шпинделя: 0-1250 об/мин.

Мощность двигателя хода: 2 кВт

Скорость хода двигателя: 10-200 мм/с.

Длина хода: 2200 мм

Занимаемая площадь оборудования: 7500мм*1300мм*1600мм (длина*ширина*высота)

Площадь использования оборудования: 8500 мм * 2150 мм * 2000 мм (длина*ширина*высота)

Общий вес оборудования: 6500 кг.

Требования к питанию: 380 В, 50 Гц, 3 фазы.

Требования к источнику воздуха: 5,5 бар (0,55 МПа)
