Items

Unit

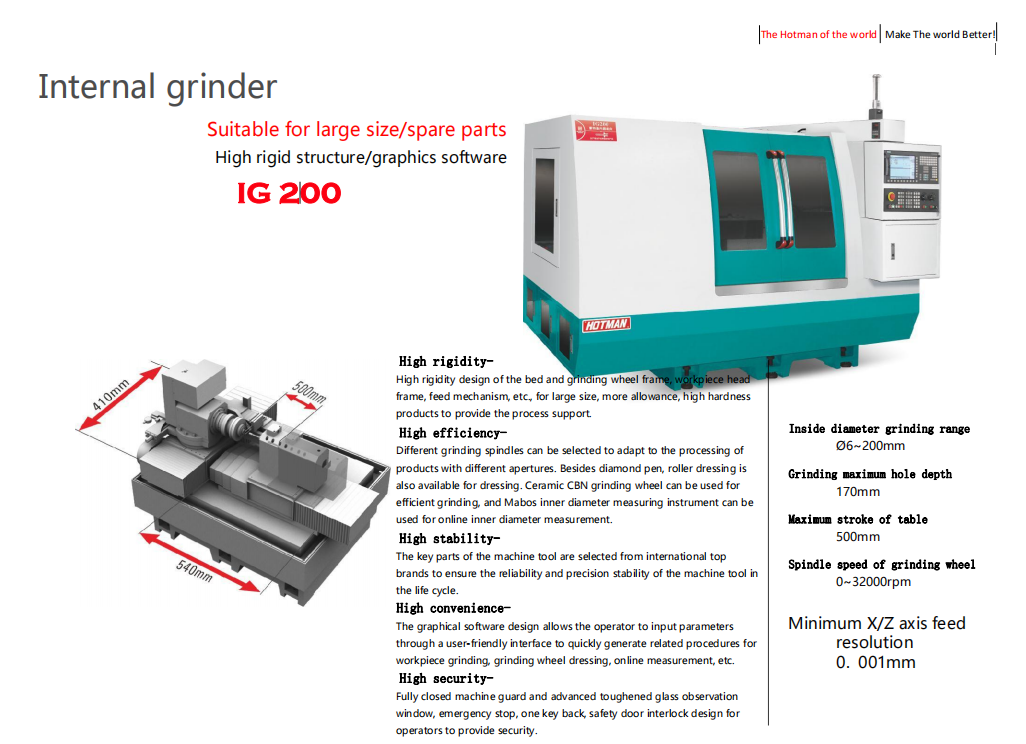

Model:    IG200

1

Диапазон внутренних диаметров шлифования

Grinding inner diameters range

 研磨内径之范围

mm

Φ6～200

2

Макс. глубина шлифовального отверстия

Max grinding hole depth研磨孔最长深度

mm

150

3

Диаметр над столом

Diameter over table床面上旋径

mm

400

4

Наружный диаметр для зажима

Outer diameter for clamping夹持工件外圆

mm

220

5

Макс. перемещение рабочего стола

Max travel of worktable工作台之最大行程

mm

410

6

Скорость вращения шпинделя рабочей головки

Workhead spindle rotation speed

工作头主轴回转速度

RPM

50-1500

7

Скорость подачи салазок шпинделя

Spindle slide feeding speed

主轴台滑板进给速度

m/min

20

8

Скорость подачи оси X

X axis feeding speed X轴进给速度

m/min

0.1-15

9

Скорость подачи оси Z

Z axis feeding speed Z轴进给速度

m/min

0.1-10

10

 Мини-блок перемещения оси X

Mini X axis moving unit  X轴最小移动单位

mm

0.001

11

Мини-блок перемещения оси Z

Mini Z axis moving unit Z轴最小移动单位

mm

0.001

12

Угол поворота стола шпинделя

Spindle table turning angle

主轴台旋转调整角度

Deg

前2° 后20°

13

Путь подачи

Feeding way 进给方式

Servo motor , auto 伺服马达自动

14

Вращение шпинделя (электрошпиндель)

Spindle rotation (elec-spindle)主轴转速(电主轴)

RPM

24000/30000/60000

15

Мощность серводвигателя оси X

X axis servo motor power X轴伺服电机功率

KW

2.2

16

Мощность серводвигателя оси Z

Z axis servo motor Z轴伺服电机功率

KW

2.2

17

Мощность сервопривода держателя фрезы

Cutter holder servo power头架伺服电机功率

KW

1.5

18

Мощность двигателя насоса охлаждающей жидкости

Coolant pump motor power冷却水泵电机功率

KW

0.75

19

Размеры станка (ДxШxВ)

Machine size (LxWxH)设备尺寸（长*宽*高）

mm

2250*2380*1790mm

20

Вес машины

Machine weight 机器重量

KG

4500
